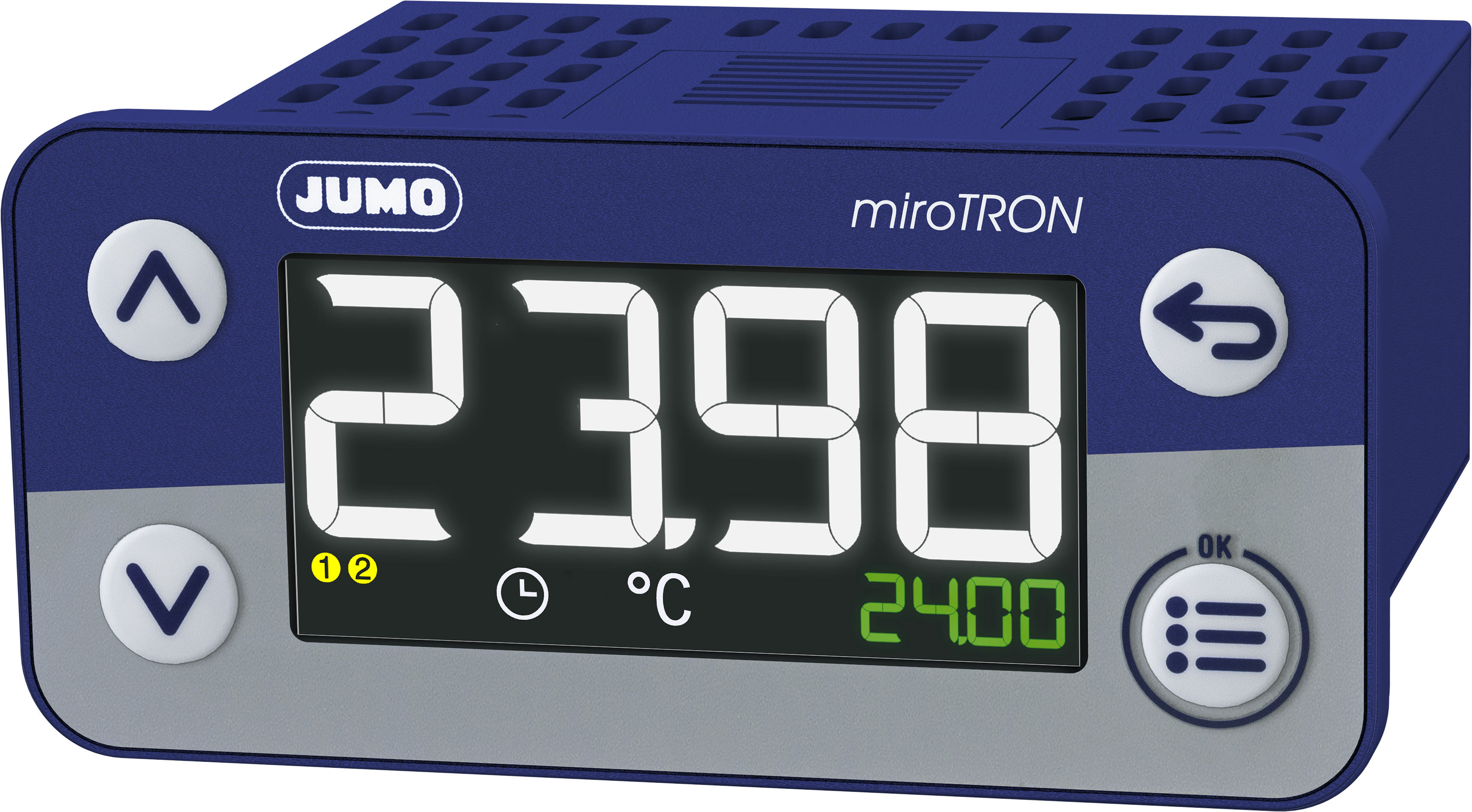

JUMO miroTRON mit 2 Relais, 76 x 36 x 62 mm

Beschreibung "JUMO miroTRON mit 2 Relais, 76 x 36 x 62 mm"

JUMO miro TRON – elektronischer Thermostat mit PID-Zweipunkt-Regler-Option

• Eingang: 1 Widerstandsthermometer Pt100, Pt1000 in Zweileiterschaltung, 1 Digitaleingang
• Ausgang: 1 Relais (Wechsler AC 250 V, 10 A) und 1 Relais (Schließer AC 250 V, 5 A), ohmsche Last
• Spannungsversorgung: AC 230 V+10/-15%, 48 bis 63 Hz
• mit 2 Relais
• Ausführung: Standardausführung
• Typenzusatz: ohne

Der elektronische Thermostat findet Einsatz als Heiz- oder Kühlthermostat, kann aber optional mit einer PID- Zweipunkt-Regler-Option erweitert werden.

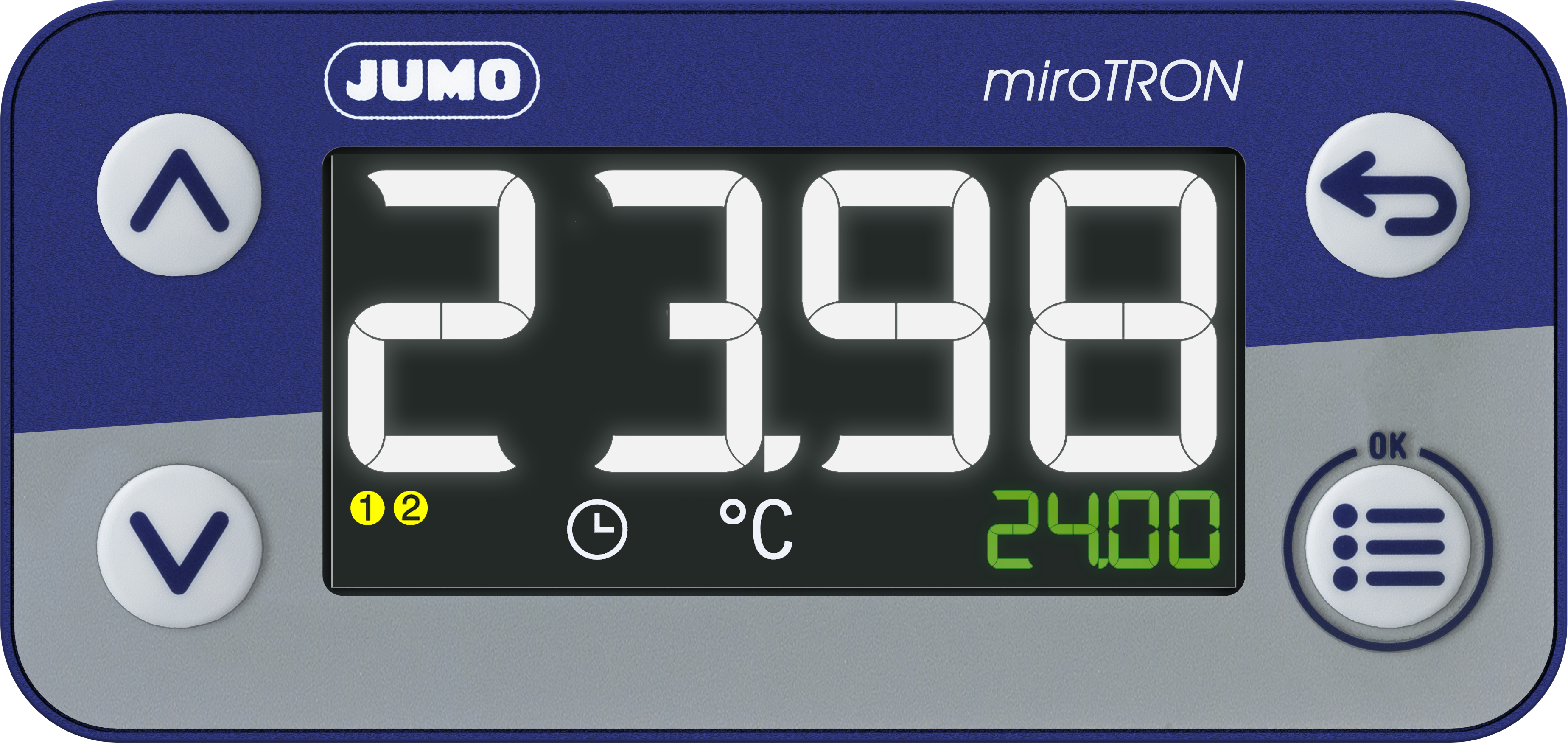

Das Gerät bietet eine benutzerfreundliche Bedienung, die durch klare Strukturierung und unterstützende Texte in den Landessprachen Deutsch, Englisch, Französisch und Spanisch gekennzeichnet ist. Prozesswerte, Texte und Parameter werden auf zwei 18-Segment-LCD-Anzeigen angezeigt. Zusätzliche Anzeigeelemente informieren über die Schaltstellungen der Ausgänge, den Status des Timers und die verwendete Temperatureinheit. Printklemmen mit Push-in-Technologie ermöglichen eine schnelle elektrische Installation. Die Bedienung, Parametrierung und Konfiguration erfolgt über eine Folientastatur mit vier Tasten.

PID-Zweipunktregler (optional)

Bei Auswahl der PID-Zweipunkt-Regler-Option sind verschiedene Regler- Strukturen verfügbar, einschließlich P, I, PH, PI und PID, die auch eine Selbstoptimierung ermöglichen. Zusätzlich bietet das Setup-Programm eine Start-Up-Funktion, sowie eine Darstellung der Online-Parameter.

Eingänge und Ausgänge

Bei der Bestellung kann der gewünschte analoge Eingang ausgewählt werden:

• Widerstandsthermometer
• Thermoelement
• Strom (4 bis 20 mA)
• Spannung (0 bis 10 V)

Zusätzlich ist ein Digitaleingang zum Anschluss eines potentialfreien Kontakts vorhanden (nicht bei Widerstandthermometer in Dreileiterschaltung).

Als Ausgänge sind, je nach Gerätetyp, folgende Kombinationen lieferbar: 2 Relais (1 Wechsler, 1 Schließer), oder 1 Relais (Schließer) und 1 Digitalausgang DC 0/14 V, oder 4 Relais (Schließer).

USB-Device Schnittstelle

Das Geräte verfügt über eine Micro-B-Buchse, die für den Anschluss an einem PC zur Konfiguration mit dem Setup-Programm vorgesehen ist. Während der Konfiguration über die USB-Schnittstelle ist keine separate Spannungsversorgung erforderlich (USB-powered).

Elektrischer Anschluss

Der elektrische Anschluss erfolgt zeitsparend mit Federzugklemmen (Push-In-Technologie)

Selbstoptimierung

Durch die Selbstoptimierung (Schwingungsmethode) ist es selbst Anwendern ohne regelungstechnische Kenntnisse möglich, den Regler an die Regelstrecke anzupassen. Hierbei werden die Reaktionen der Regelstrecke auf Änderungen der Stellgröße analysiert und bestimmte Regler-Parameter berechnet.

Grenzwertüberwachungen

Das Gerät verfügt über drei Grenzwertüberwachungen, die jeweils acht konfigurierbare Alarmfunktionen bieten. Als zu überwachender Wert wird ein beliebiges Analogsignal aus einem Selektor ausgewählt. Die Grenzwerte können entweder als absoluter Wert oder als ein anderes Analogsignal festgelegt werden. Zusätzliche Funktionen:

• Ein-/Ausschaltverzögerung
• Wischerfunktion
• Alarmunterdrückung während der Einschaltphase oder bei Parameteränderung
• Alarmverriegelung
• Selbsthaltung mit Quittierung

sind verfügbar. Mit der Grenzwertüberwachung können umfassende Alarm- und Grenzwertfunktionen realisiert werden.

Timer

Nach Aktivierung des Timers wird für die voreingestellte Laufzeit ein Signal ausgegeben, das invertierbar ist. Der Timer kann auch gestartet werden, nachdem eine Vorlaufzeit verstrichen ist oder eine Toleranzgrenze erreicht wurde. Nach Ablauf des Timers kann ein Endsignal generiert ausgegeben werden, dass entweder zeitlich begrenzt ist oder durch Quittierung deaktiviert werden kann. Der Timer ermöglicht beispielsweise die Realisierung einer zeitgesteuerten Sollwertumschaltung.

Servicezähler

Der Servicezähler kann entweder die Anzahl der Schaltungen eines Binärsignals zählen oder dessen Einschaltdauer messen. Sobald der einstellbare Grenzwert erreicht ist, wird ein Binärsignal aktiviert, dass quittiert werden muss. Zusätzlich ist ein Betriebsstundenzähler verfügbar, der die Betriebszeit des Geräts erfasst.

Setup-Programm

Das optional erhältliche Setup-Programm ermöglicht dem Anwender eine einfache und komfortable Konfiguration des Geräts über einen PC. Mit diesem Programm können Daten erstellt, bearbeitet, in das Gerät übertragen und von dort ausgelesen werden. Zusätzlich bietet es eine Aufzeichnungsfunktion für die Inbetriebnahme (Start-Up).

Kundenspezifische Linearisierung

Durch eine individuelle Linearisierung nach Kundenwunsch ist es möglich, auch Sensorsignale mit speziellen Kennlinien zu verwenden. Die Programmierung erfolgt im Setup-Programm entweder durch deine Wertetabelle mit bis zu 40 Wertepaaren oder durch eine Formel (Polynom 4. Ordnung)
